Capteurs

Capteurs de force et couple



CLA propose une gamme complète de capteurs, tous sont bidirectionnels, de type inductif ou capacitif permettant une bonne linéarité et une hystérèse négligeable. Ces capteurs permettent de mesurer des couples allant de 1uNm à 1Nm.



Capteurs microforce

Capteur de force SC-002


Le capteur de force SC-002 est bidirectionnel et de type résistif. Le système de mesure est constitué d’une jauge de contrainte semi-conducteur. La touche de mesure est constituée d’un axe de 0.5mm de diamètre avec une encoche de positionnement pour l’étalonnage et la mesure. La conception du capteur est spécialement conçue pour que sa fréquence propre soit élevée.


Capteurs de force LC-01 à LC-10


Les capteurs de force LC-01 à LC-10 sont bidirectionnels et de type inductif. Le système de mesure est constitué d’un capteur de déplacement dont le noyau mobile est accouplé à deux ressorts lames. La mesure de la déflexion de ces lames, qui est proportionnelle à la force à mesurer, s’effectue par un capteur inductif à fréquence porteuse. La touche de mesure, solidaire du noyau mobile, est interchangeable, permettant ainsi l’utilisation de touches spéciales.

CAPTEURS DE force

SC-002 ±20 mN
LC-01 ±0.1  N
LC-1 ±1     N
LC-5 ±5     N
LC-10 ±10   N




Capteurs Microcouple

Capteurs de couple TSF-000 à TSF-5


Les capteurs de couple TSF-000 à TSF-5 sont bidirectionnels et de type inductif. Le système de mesure est constitué d’un axe monté sur des pivots flexibles à ressorts en croix permettant une mesure de couple sans frottement. La mesure de l’angle de rotation de l’axe, qui est proportionnelle au couple à mesurer, s’effectue par un capteur inductif à fréquence porteuse. Cette faible rotation angulaire, environ 1° pour l’étendue de mesure, permet une bonne linéarité et une hystérèse pratiquement négligeable.

CAPTEURS DE COUPLE

TSF-000 ±100   μN.m
TSF-005 ±500   μN.m
TSF-01 ±1      mN.m
TSF-05 ±5      mN.m
TSF-1 ±10    mN.m
TSF-2 ±20    mN.m
TSF-5 ±50    mN.m
TSF-10 ±100  mN.m
TSF-30 ±300  mN.m
TSF-100 ±1        N.m






Electronique

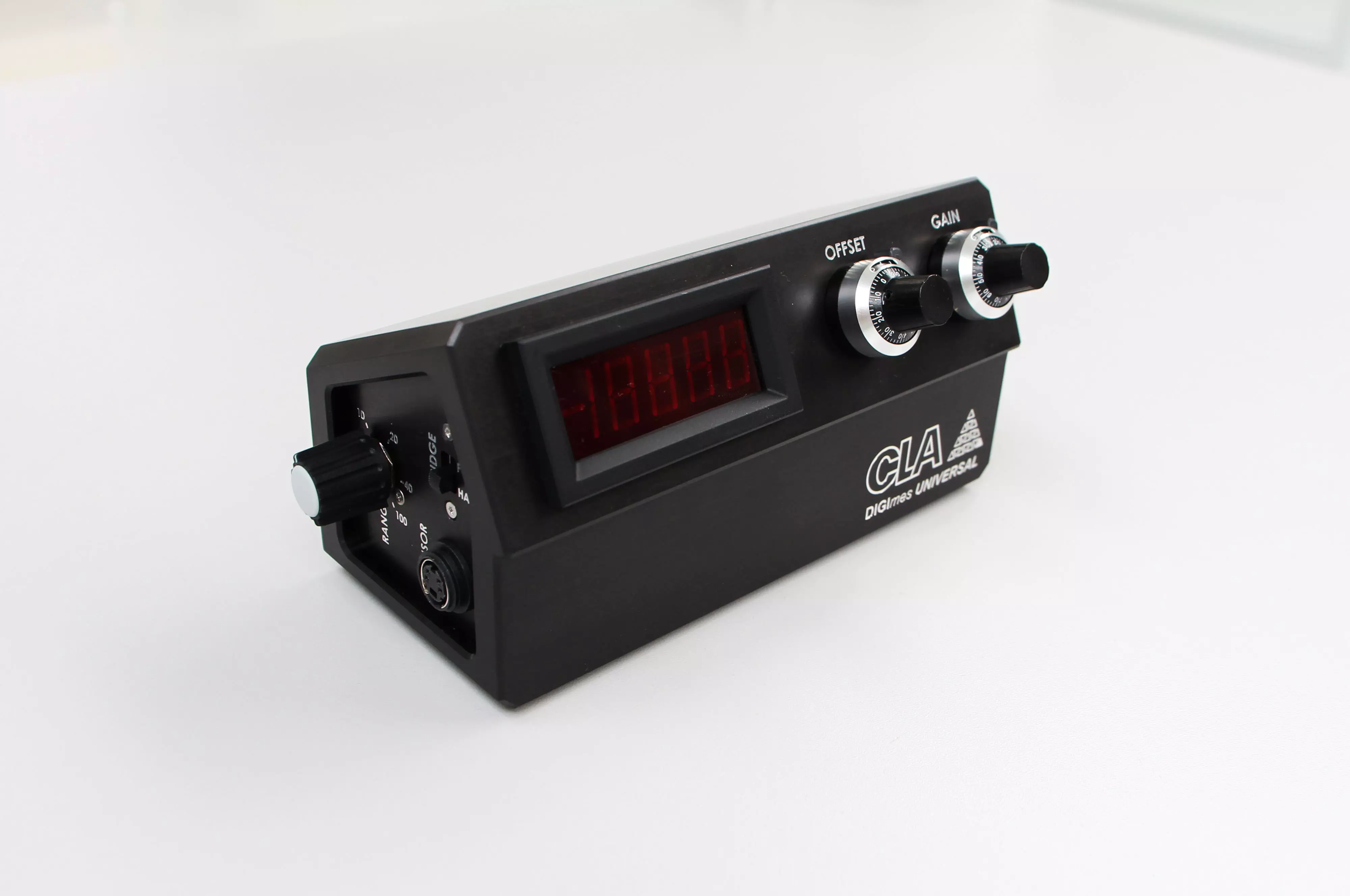

Digimes Universel



Le Digimes Universel est un pont de mesure à courant porteur 5 KHz pour capteurs résistifs, inductifs ou à transformateurs différentiels branchés en pont complet ou en demi-pont. La sensibilité est ajustable par l’utilisateur entre 2 mV/V et 100 mV/V suivant six gammes de mesures. Le gain et l’offset peuvent être ajustés avec des potentiomètres et ainsi permettre l’étalonnage du capteur.

Il y a aussi le Digimes Compact, dédié au capteur.
